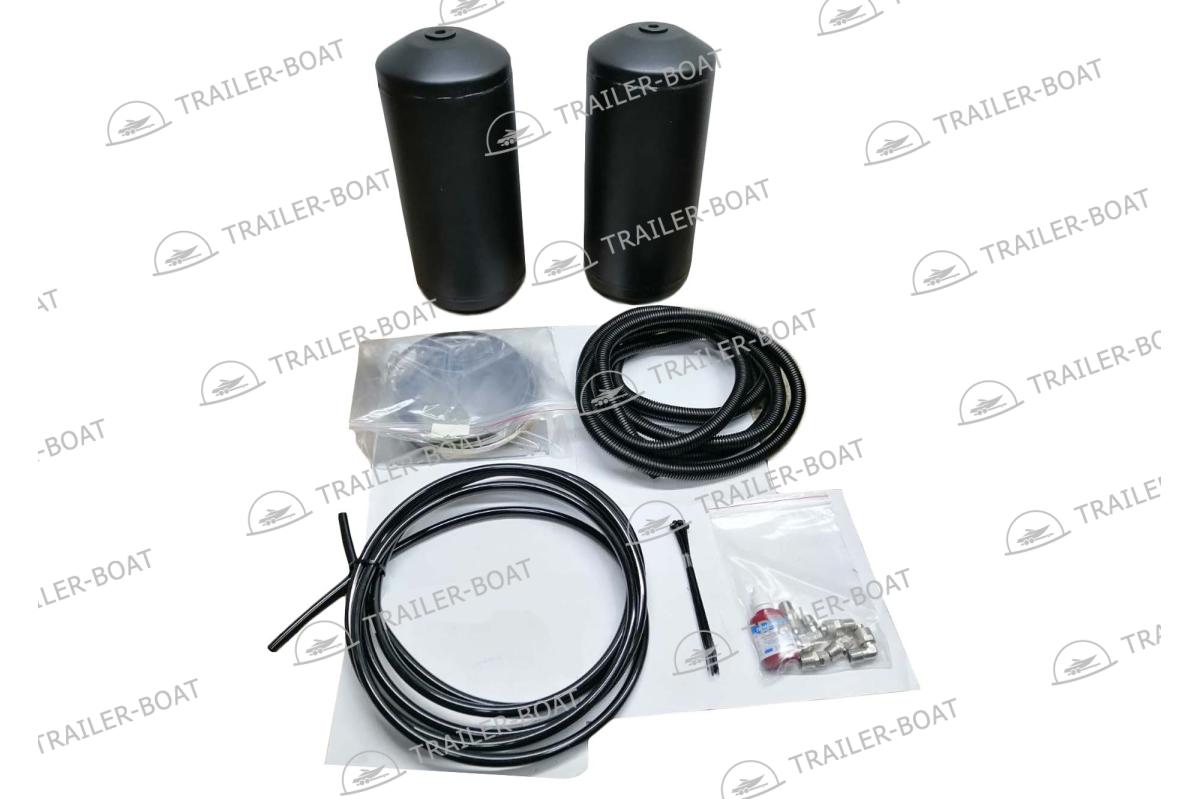

Комплект для увеличения рабочего объема системы пневмоподвески 2 Комфорт с ресиверами 5 л, 52004

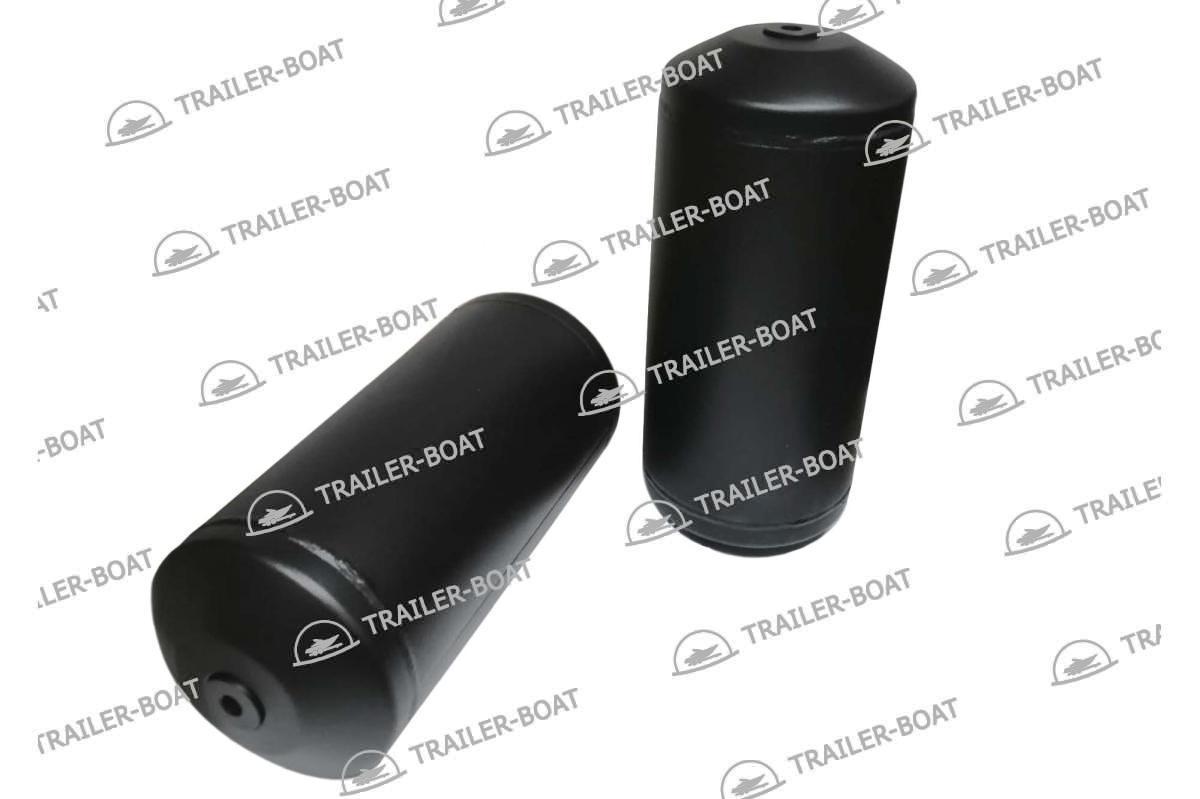

- Корпус ресивера - 5л, 2 порта 1/4" - 2шт
- Пластина крепления ресивера - 2шт
- Хомут червячный 140-160 мм NORD YADA (нерж. сталь) - 4шт
- Уплотнитель пористый- 3*10 мм - 3шт

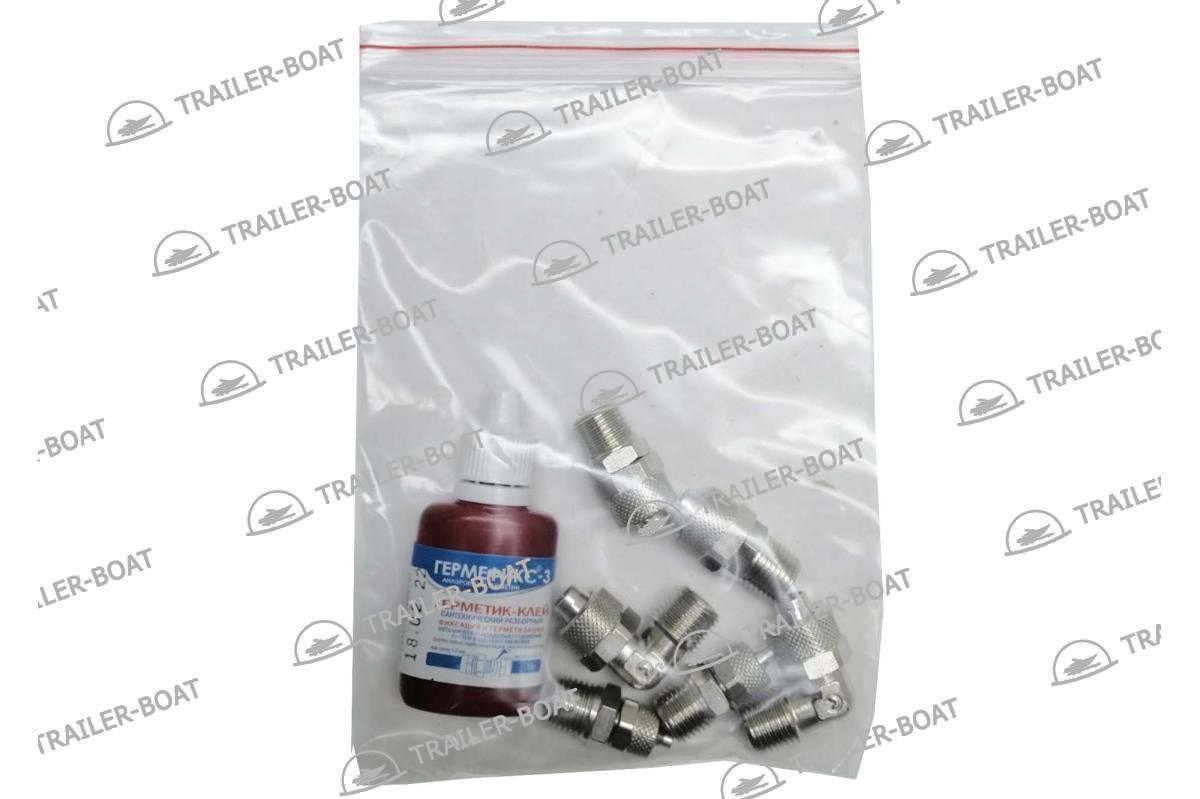

- Фитинг Camozzi 1510 6/4-1/4 - 2шт
- Фитинг Camozzi 1510 10/8- 1/4 - 2шт
- Угловой фитинг Camozzi - 1500 10/8 - 1/4 - 2шт

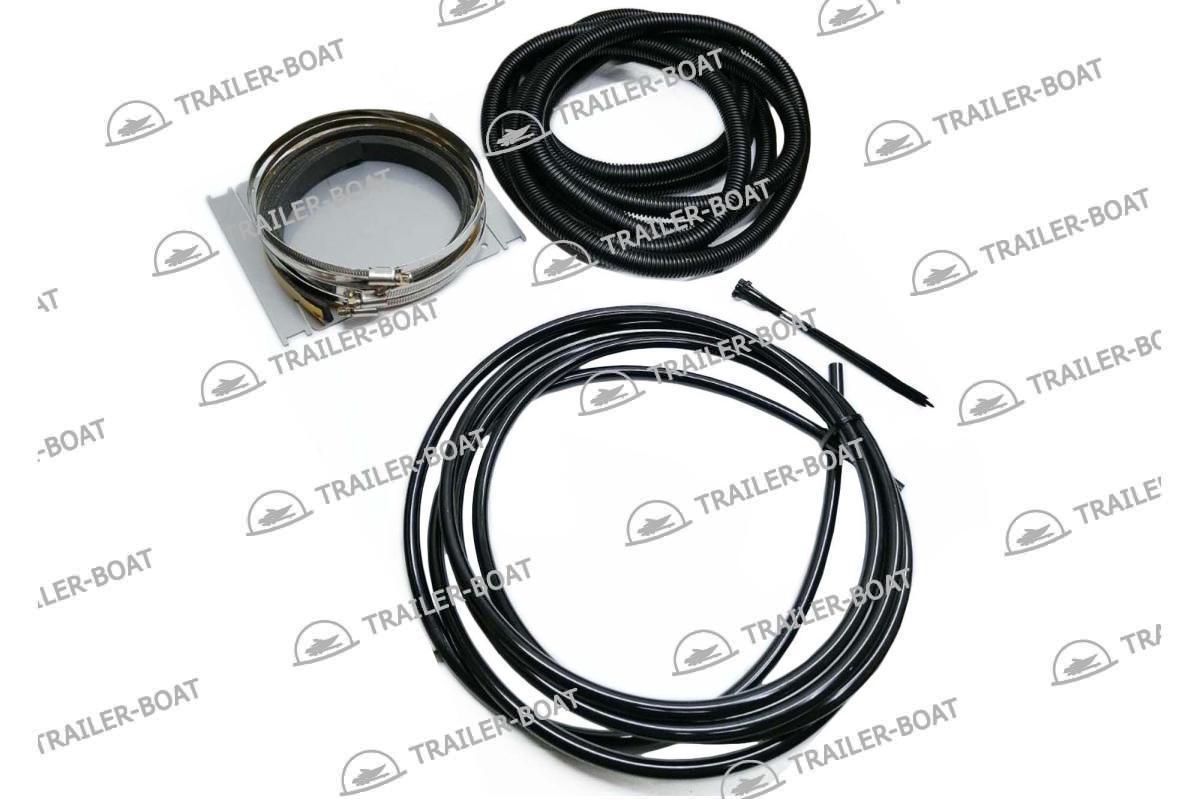

- Трубка для пневмо систем Camozzi,чёрная,D1=10мм,D2=8мм,L=1000мм - 4м
- Гофрорукав с разрезом 13мм,чёрный - 4м
- Хомут-стяжка нейлоновая 3*150,чёрная - 10шт
- Герметик анаэробный "Фиксатор-3", 10мл - 1шт
- Короб 580*360*250 (внутр. 570*350*240) - 1 шт
- Инструкция - 1 шт

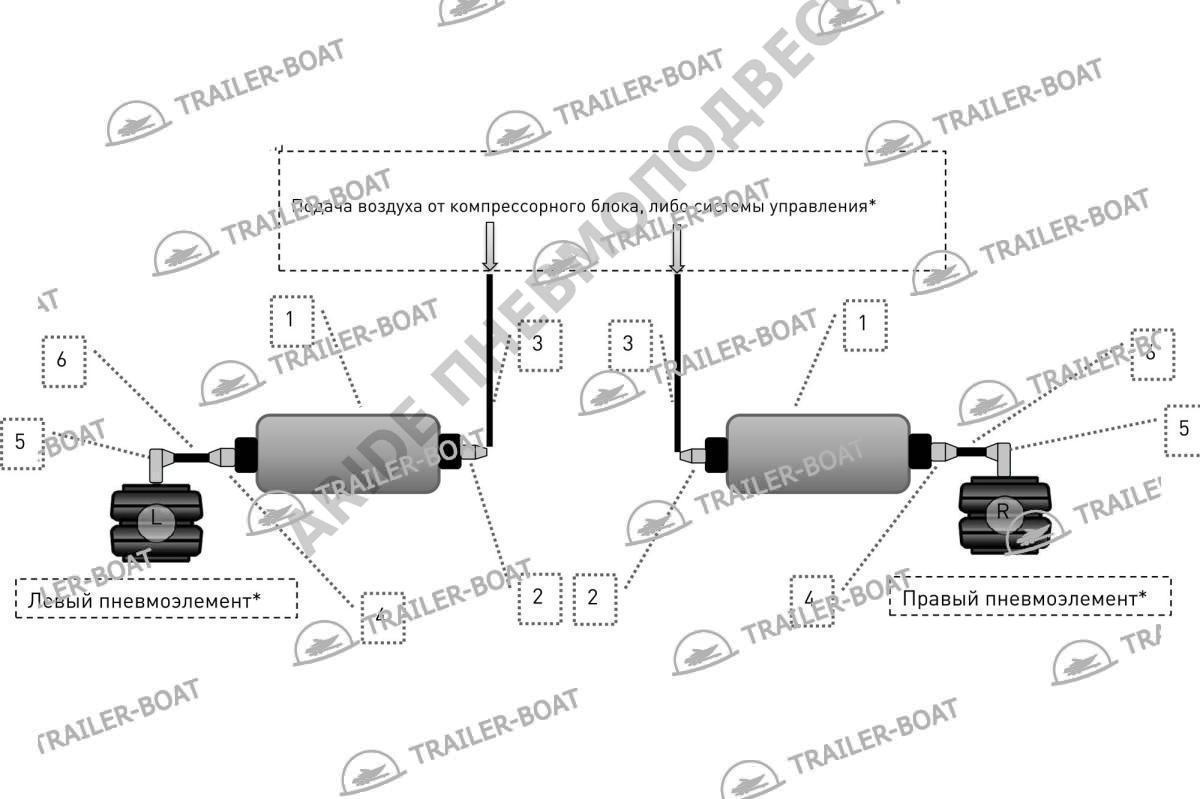

Пневмоэлементы одной оси (правый и левый) соединяются ресиверами-расширителями пневмомагистралью увеличенного сечения. При работе подвески воздух из пневмобаллона может свободно перемещаться в ресивер или из него. Таким образом, происходит увеличение рабочего объема воздуха в пневмоподушке, что приводит к смягчению ее рабочей характеристики и повышению уровня комфорта при движении.

Подготовка к монтажу и рекомендации по его проведению:

Перед началом установки комплекта вспомогательной пневмоподвески строго рекомендуется
устранить имеющиеся неисправности штатной подвески автомобиля.

Комплект пневмоподвески разработан для применения на определенной модели автомобиля (кроме универсальных комплектов). В некоторых случаях для установки комплекта предусмотренные конструкцией места могут возникнуть помехи от дополнительного оборудования, установленного владельцем транспортного средства.

Прежде чем приступить к установке комплекта, необходимо убедиться в наличии достаточного свободного пространства между рамой и мостом месте установки комплекта.

При монтаже комплекта и пневмомагистрали следует проявлять особое внимание и осторожность
к таким деталям автомобиля как тормозные трубки, пневматические и гидравлические шланги. электрические жгуты, подвижные детали.

Неаккуратность при монтаже комплекта может привести к выходу из строя деталей и узлов транспортного средства.

Необходимо очистить детали штатной подвески автомобиля от дорожного налета и грязи в местах установки комплекта. При наличии толстого слоя антикоррозионной мастики, возможно, потребуется срезать верхний слой, для правильной посадки деталей комплекта на раму автомобиля.

Пневмомагистраль:

Монтаж пневмолиний осуществляется после выбора места расположения всех компонентов
системы с помощью пластиковых хомутов. Рез трубки пневмомагистрали необходимо производить острым инструментом B перпендикулярном направлении, без образования заусенцев и трещин. Не используйте ножницы - это приведет к смятию трубки и возможному появлению течи воздуха.

Для подсоединения трубки к фитингу необходимо заранее надеть зажимную гайку, затем надеть
трубку на посадочное место фитинга до упора и зажать гайкой. В некоторых случаях можно немного нагреть трубку для облегчения монтажа.

Для отсоединения трубки, следует отпустить гайку и снять трубку с фитинга. При повторном подсоединении, желательно срезать деформированную часть трубки.

Минимальный радиус изгиба трубки 60 мм. Не допускайте излома трубки при монтаже.
Крайне важно при монтаже пневмолинии, избегать соприкосновений с подвижными элементами подвески и выхлопной системы автомобиля. Участки трубки подверженные пескоструйной нагрузке, изгибам или вибрациям следует защитить пластиковой гофрой.

В случае необходимости прокладки пневмомагистрали внутри салона или кабины автомобиля следует наметить места входа магистрали, подготовить пространство вокруг для удобства монтажа, при необходимости просверлить отверстие, а после монтажа обеспечить герметизацию проходного отверстия.

Резьбовые соединения пневмомагистрали -
Уплотнение резьбовых соединений производится с помощью ФУМ- резьбового герметика (не входит в комплект поставки). При использовании резьбового герметка строго соблюдайте рекомендации завода-изготовителя.

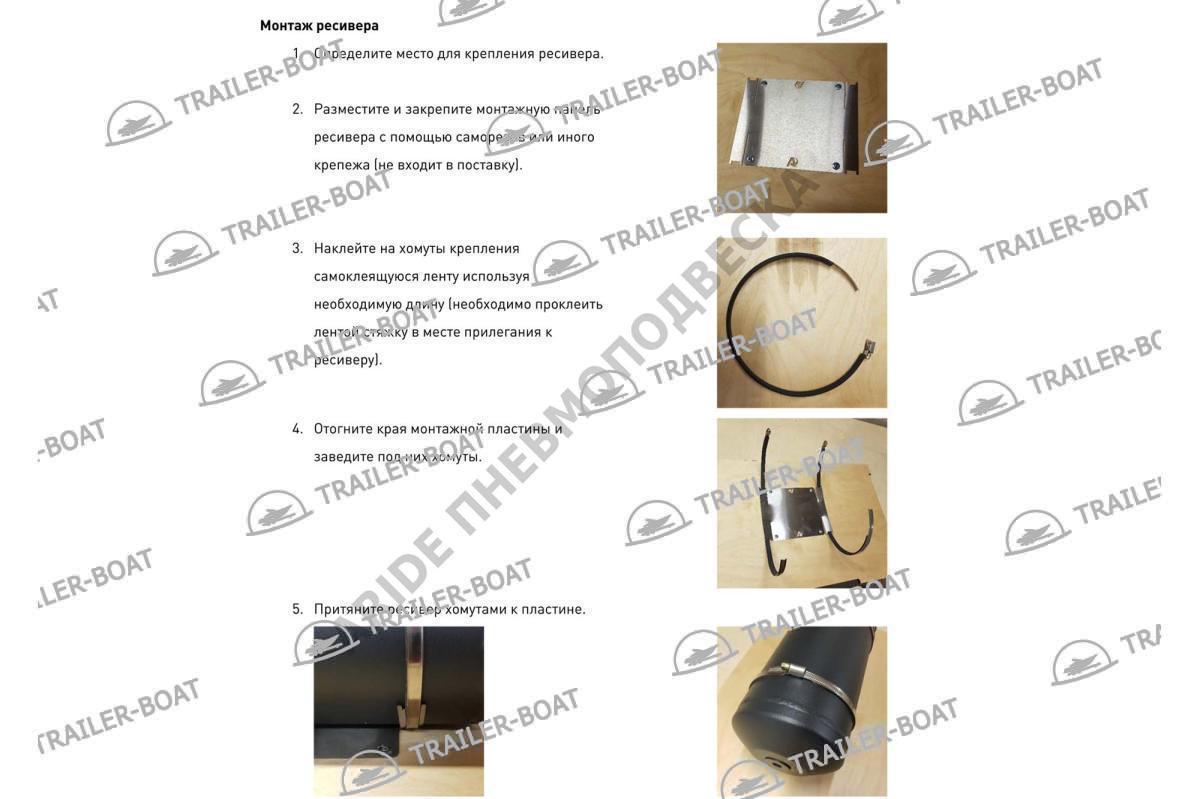

Монтаж ресивера:

1. Определите место для крепления ресивера.
2. Разместите и закрепите монтажную панель ресивера с помощью саморезов или иного Крепежа (не входит в поставку).
3. Наклейте на хомуты крепления самоклеящуюся ленту используя необходимую длину (необходимо проклеить лентой стяжку в месте прилегания к ресиверу).
4. Отогните края монтажной пластины заведите под них хомуты.
5. Притяните ресивер хомутами к пластине.
